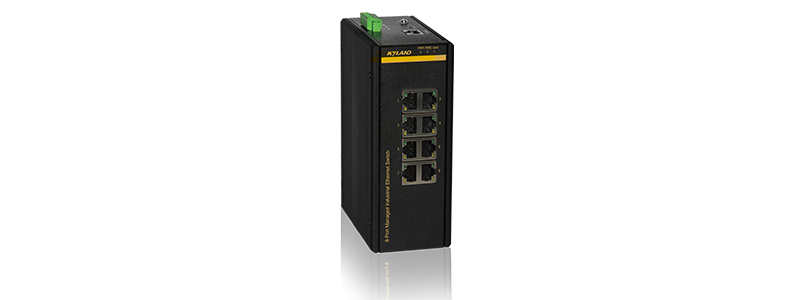

SICOM3008PN網管型Profinet交換機支持8個百千兆自適應電口/2個千兆SFP和6個百千兆自適應電口。SICOM3008PN具有IP30防護的金屬外殼，抗強振動的卡軌座，-40℃-+75℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，同時提供12-58VDC電源輸入。目前該產品可用于工業自動化等領域。
| 產品規格 | |
| 技術參數 | 標準 IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3z IEEE802.3x IEEE802.1p IEEE802.1Q IEEE802.1w IEEE802.1x IEEE 802.3az IEC62439-2 |
| 交換屬性 | MAC表 8K 包緩沖區 4Mbit 包轉發率 1.5Mpps 交換延遲 <15us 超長幀 9K |
| 接口 | 百千兆自適應電口 100/1000 SFP 10/100/1000Base-T(X), RJ45接口 |
| Profinet參數 | Profinet版本 V2.3, V2.32 GSD文件 支持 I/O參數 I/O循環 一致性等級 CC-B MRP MRM&MRC PNIO冗余 支持 |
| 網管功能 | 界面 CLI 基于WEB的網管界面 SNMP v1,v2,v3, 可通過Kyvision集中管理 Telnet 快速恢復環協議 DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms DRP,自愈時間<20ms 生成樹協議 IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP 鏈路匯聚控制協議LACP 支持 VLANs 256 Port-based VLANs IEEE 802.1Q tag-based VLANs IEEE 802.1ad Double Tagging (Q in Q) 組播協議 IGMP v1,v2,v3 GVRP 風暴抑制 組播/廣播/風暴抑制 流控制 IEEE 802.3x and Back-Pressure QoS IEEE 802.1p QoS 優先級隊列 8 安全性 HTTPs SSH 端口安全 基于IP和MAC的訪問控制 IEEE 802.1x認證的網絡訪問控制 更新和恢復 基于WEB的輸入輸出配置 基于WEB的Firmware更新 診斷 系統日志 VLAN鏡像 以太網連接診斷 Link-check MIB RFC 1757 RMON 1,2,3,9 RFC 2674 Q-bridge MIB RFC-1213 MIB-II RFC-1493 bridge MIB RFC 2233 IF MIB LLDP IEEE 802.1ab DHCP 支持 SNTP/NTP 支持 系統狀態 設備/以太網端口狀態 |
| 指示燈 | 前面板指示燈 電源指示燈:PWR1,PWR2 接口指示燈:Ethernet port link&Speed |
| 電源 | 輸入電壓 12-58VDC 功率 <9W 接入端子 6芯3.81mm間距插入式端子 反接保護 支持 冗余保護 支持 |

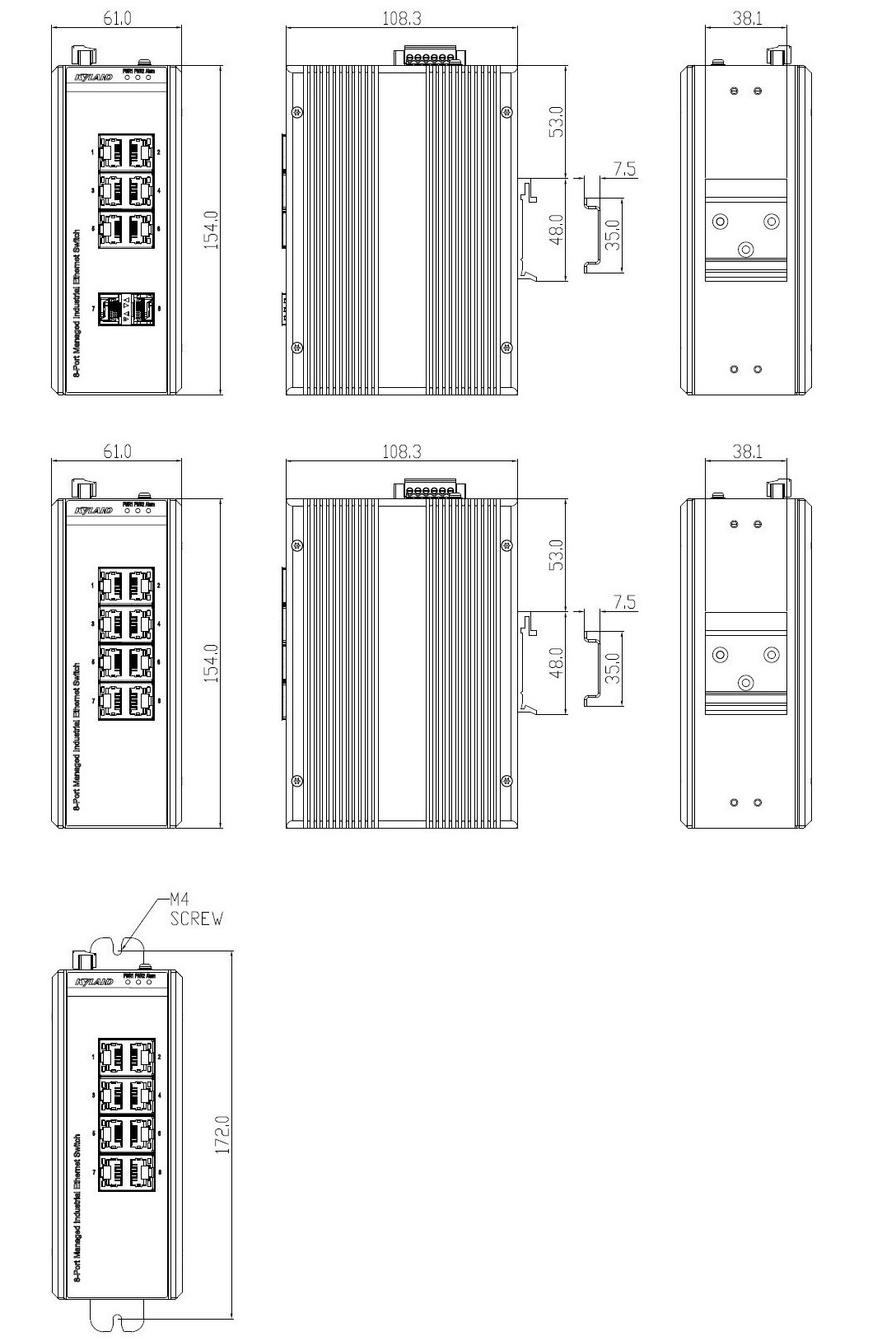

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP30 尺寸 108x154x61mm(W×H×D) 重量 1.3Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 463,158小時 保修期 5年 |
| 認證 | CE, FCC, Profinet Conformance Class B |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3008PN-Ports-PS1-PS2-PN type |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
2GX6GE=2×100/1000Base-X, SFP接口; 6x10/100/1000Base-T(X) 8GE=8x10/100/1000Base-T(X) |
|
PS1-PS2:冗余電源輸入 |
L15-L15=12-58VDC,冗余輸入 |
|
PN type |
無=GSD file C=GSD file,MRC M=GSD file, MRC, MRM&System Redundancy |
