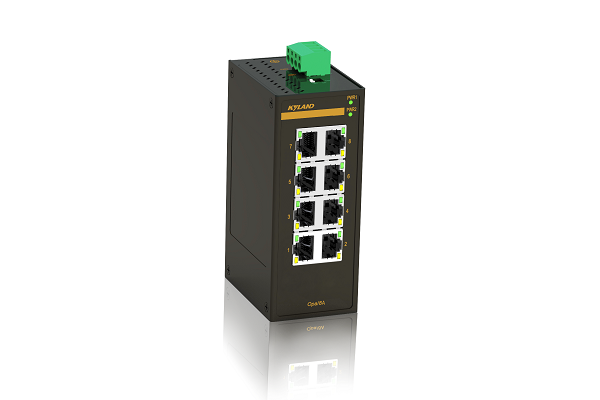

Opal8A非網管交換機是專為工業自動化控制領域設計的產品。Opal8A支持8個百兆電口。設備頂部的撥碼開關可用于控制廣播風暴抑制功能和QoS功能的開啟和關閉。IP30防護等級的金屬外殼，可選的窄溫（-10 - 60℃）和寬溫（-40 - 75℃）型號，支持QoS功能，滿足了不同工業應用要求，有效地分配網絡帶寬，更加合理地利用網絡資源以及確保了惡劣工業環境中快速和可靠的數據傳輸。
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3x (流控) IEEE 802.1p (優先級) |
| 交換屬性 | 優先級隊列 8 MAC表 16K 包緩沖區 4Mbit 包轉發率 1.2Mpps 交換延遲 <10μs |
| 接口 | 10/100Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈: PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口) |
| 撥碼開關 | 開啟/關閉廣播風暴抑制功能 開啟/關閉QoS功能 |
| 電源 | 輸入電壓 12-48VDC/18-30VAC 接入端子 4芯5.08mm間距插入式端子 功率 <4.6W 過載保護 支持 反接保護 支持 冗余保護 支持 |

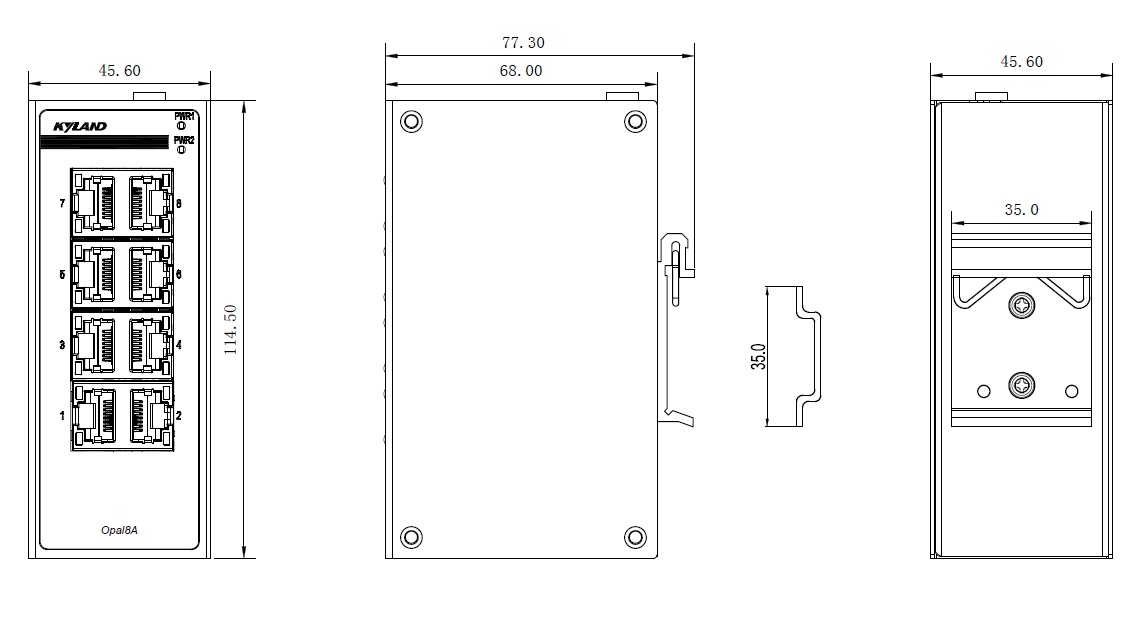

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP30 尺寸 46mm×115mm×68mm(W×H×D) 重量 0.25Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -10℃～+60℃(Opal8A-E) -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 4388295h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 UL61010, Class I Div 2 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge)PowerPort:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 | 工作溫度 |
| Opal8A-8T-LV-LV | 8×10/100Base-T(X) RJ45電口 | 12-48VDC/18-30VAC, 冗余輸入 | -40℃～75℃ |
| Opal8A-E-8T-LV-LV | 8×10/100Base-T(X) RJ45電口 | 12-48VDC/18-30VAC, 冗余輸入 | -10℃～60℃ |
選購配件
|
配件型號 |
配件說明 |
|
DT-BGAZ-01 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
Kyland-Opal8A-Datasheet-CN Kyland-Opal8A-硬件安裝手冊-V10-CN
