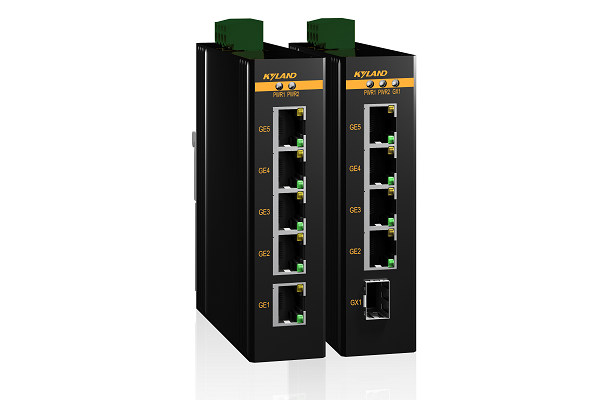

Opal5G非網管交換機的主要特點是全千兆接口、結構緊湊、經濟易用，通常用于工廠自動化、石油化工、智能交通等行業高帶寬以太網的組建。Opal5G支持1個千兆光電可選接口和4個千兆RJ45電口，冗余電源輸入，內置隔離電源，IP40防護等級的金屬外殼，-40℃ ~ +75℃極端環境溫度適應能力，以滿足不同工業應用要求，確保在惡劣工業環境中快速和可靠的數據傳輸。
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-X) IEEE 802.3x (流控) |
| 交換屬性 | MAC表 4K 包緩沖區 1.5Mbit 包轉發率 7.4Mpps 交換延遲 <5μs 超長幀長度 9KB |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT, Speed (電口); Link/ACT(光口) |
| 電源 | 輸入電壓 12-48VDC/18-30VAC 接入端子 4芯5.08mm間距插入式端子 功率 4.3W(1GX4GE), 4.1W(5GE) 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 31mm×114.5mm×94mm (W×H×D) 重量 0.3Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 6810066h 保修期 5年 |
| 認證 | CE, FCC UL61010, Class I Div 2 |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 機械: IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

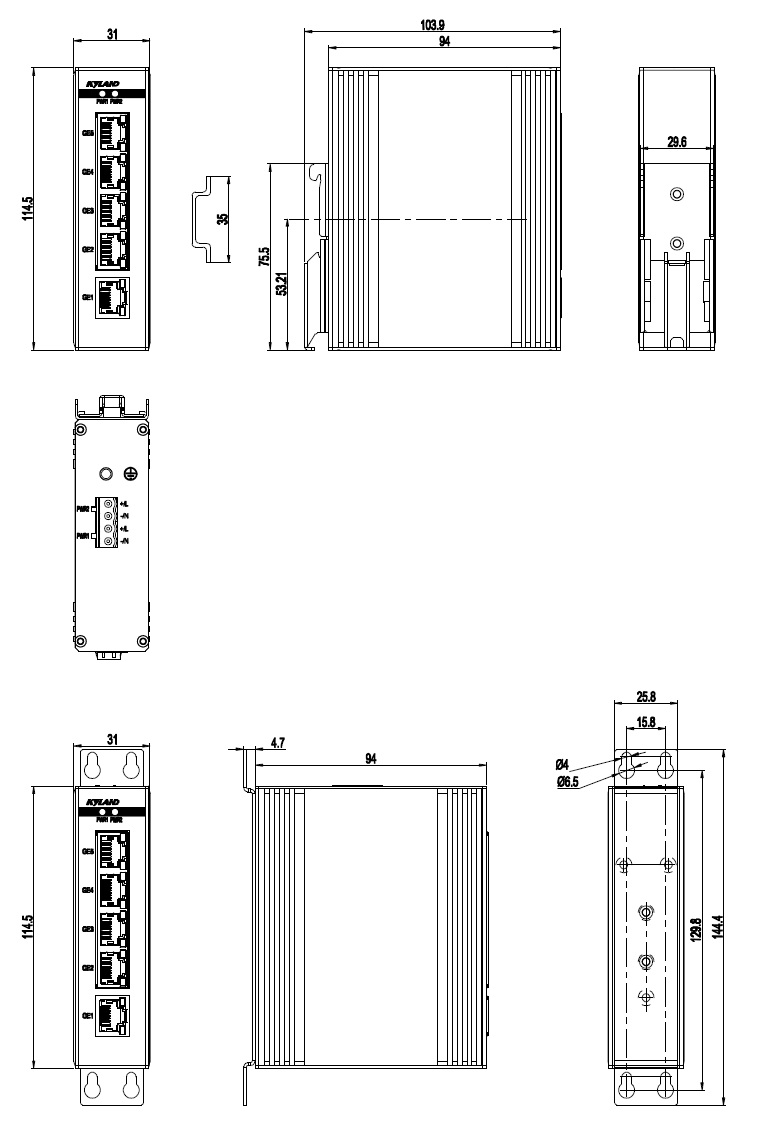

Opal5G-5GE:

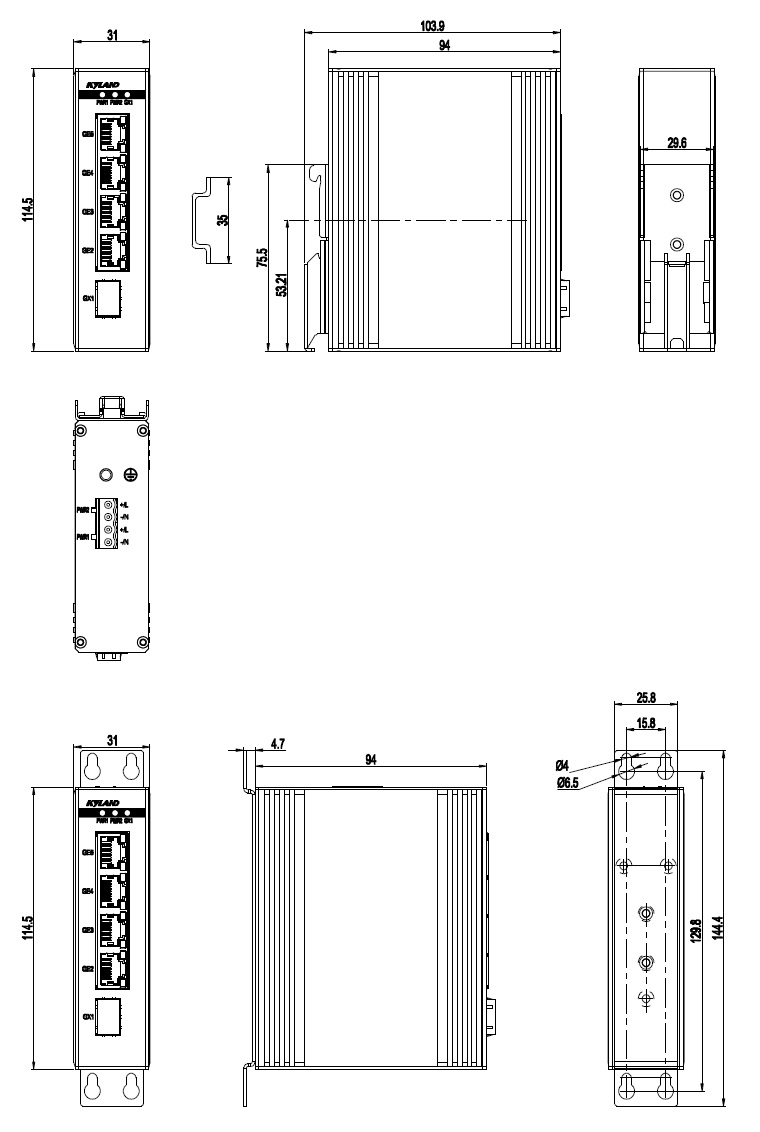

Opal5G-1GX4GE:
產品選型
| 產品型號 | 輸出接口 | 電源 |

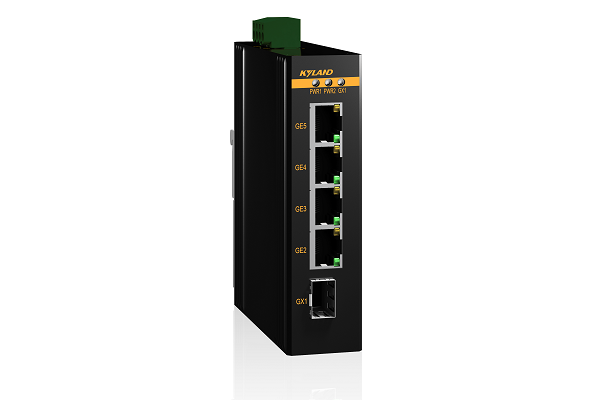

| Opal5G-1GX4GE-LV-LV | 1×1000Base-X SFP接口，4×10/100/1000Base-T(X) RJ45電口 | 12-48VDC/18-30VAC, 冗余輸入 |

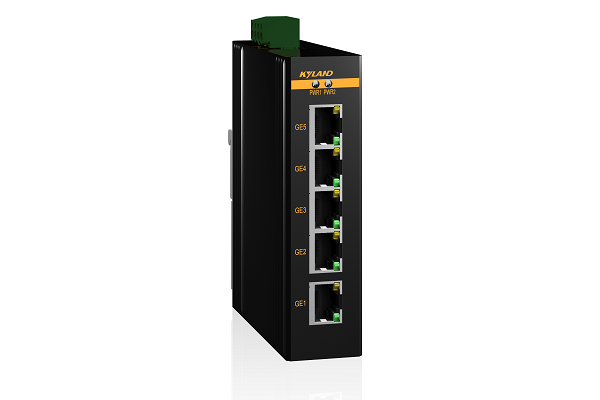

| Opal5G-5GE-LV-LV | 5×10/100/1000Base-T(X) RJ45電口 | 12-48VDC/18-30VAC, 冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
DT-BGAZ-01 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
