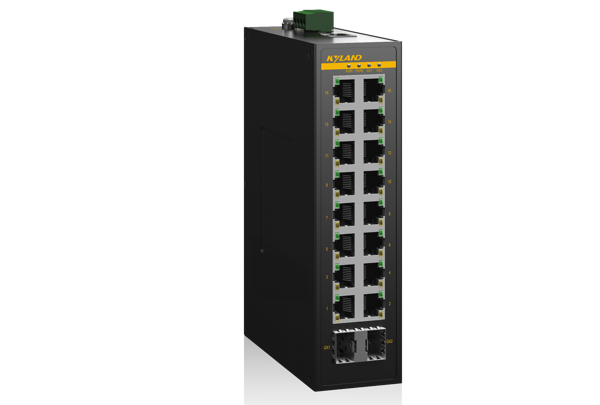

Opal20非網管交換機擁有靈活的端口組合和可靠的性能，可滿足多種自動化控制應用需求。Opal20支持2個千兆SFP接口和 16個百兆R(shí)J45電口，冗余電源輸入。設備頂部的撥碼開關可用于控制廣播風暴抑制功能和QoS功能的開啟和關閉。IP40防護等級金屬外殼，-40℃~+75℃極端環境溫度適應能力，支持QoS功能，滿足了不同工業應用要求，有效地分配網絡帶寬，更加合理地利用網絡資源以及確保了惡劣工業環境中快速和可靠的數據傳輸。
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3x (流控) IEEE 802.1p (優先級) |
| 交換屬性 | MAC表 8K 包緩沖區 2Mbit 包轉發率 5.7Mpps 交換延遲 <10μs 超長幀長度 9216 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X SFP接口, 百兆千兆速率自適應 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口, 支持設備升級 |
| 指示燈 | 前面板指示燈 電源指示燈: PWR1,PWR2 接口指示燈:Link/ACT, Speed (電口); Link/ACT(光口) |
| 撥碼開關 | 開啟/關閉廣播風暴抑制功能 開啟/關閉QoS功能 |
| 電源 | 輸入電壓 12-48VDC 接入端子 4芯5.08mm間距插入式端子 功率 <7W 過載保護 支持 反接保護 支持 冗余保護 支持 |

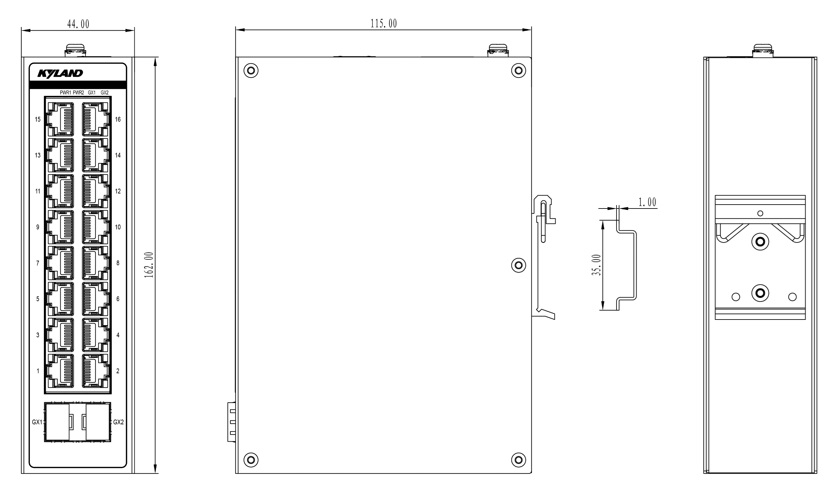

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 44mm×162mm×115mm (W×H×D) 重量 0.5Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 825432h 保修期 5年 |
| 認證 | CE, FCC |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 機械: IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
|
產品型號 |
輸出接口 |
電源 |
|
Opal20-2GX16T-LV-LV |
2×100Base-X, 1000Base-X SFP接口 16×10/100Base-T(X) RJ45電口 |
12-48VDC, 冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-16 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
Kyland-Opal20-Datasheet-CN Opal20系列工業以太網交換機硬件安裝手冊_V10
