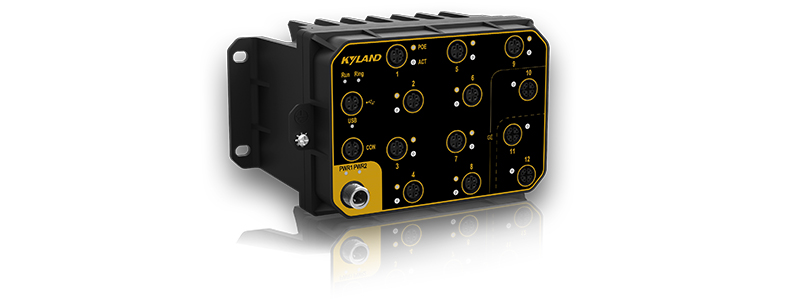

Aquam8512A系列是專為軌道交通行業設計的三層網管型工業以太網交換機，最大支持8個百兆快速以太網接口及4個千兆上行接口，支持壁掛式安裝方式，支持寬范圍的可操作溫度（-40℃~+70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。Aquam8512A具有更優化的外形尺寸，便于靈活安裝；支持IP65高防護等級，滿足設備對防塵防水性能的要求；支持M12接口形式，保證端口連接的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。
Aquam8512A系列交換機提供支持PoE功能的型號，支持寬范圍的隔離電源（電源輸入范圍可達24VDC~110VDC），可提供9個支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太網接口，能夠驅動9個支持IEEE802.3at/af的受電設備PD，減少終端設備的線纜連接。交換機作為PSE設備可為每個端口提供最大30.8W的功率，整機可提供最大61.6W+的PoE功率輸出。
Aquam8512A系列以太網交換機支持三層路由OSPF v2.0協議，并支持IGMP協議和PIM協議實現組播路由功能，支持用于IP地址自動分配的DHCP協議，并且支持DRP和RSTP環網冗余協議，可以靈活組網，以滿足鐵路市場的需求。Aquam8512A可廣泛用于車載PIS、CCTV、列車控制系統，同時也適用于任何對振動沖擊、EMC兼容性要求嚴酷的工業應用場合。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速,廣播風暴抑制 |
| 冗余技術 | 支持VRRP 支持DT-ring, DT-ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP, 自愈時間<20ms 支持RSTP/MSTP |
| 組播技術 | 支持IGMP-snooping 支持GMRP 支持靜態組播 |
| 路由技術 | 支持OSPF v2.0 支持靜態路由 支持IGMP 支持PIM-SM 支持PIM-DM |
| 安全技術 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACA+ 支持用戶分級 |
| 服務質量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持FTP/TFTP文件傳輸及軟件升級 支持RMON 支持IP/MAC沖突告警,電源告警,端口告警,環告警 支持端口鏡像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/client/server option 82 |
| 時鐘管理 | 支持SNTP Client |
| 特性功能 | 支持Bypass掉電直通功能 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（訪問控制協議） |
| 交換屬性 | 優先級隊列: 8 VLAN數: 4K VLAN ID: 1～4093 組播組數: 256(L2組播組數) 路由表: 3.9K MAC表: 16K 包緩沖區: 12Mbit 最大包轉發率: 14.3Mpps 交換延遲: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X)，M12 X-Code接口 百兆端口: 10/100Base-T(X)，M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示燈 | 運行指示燈: Run 環網指示燈: Ring 電源指示燈: PWR1,PWR2 接口指示燈: Link/ACT PoE指示燈: ACT(PoE型號) USB指示燈: USB |
| 電源 | 輸入電壓 非PoE型號: 24VDC(16.8-30VDC),48DC(33.6-60VDC),72-110DC(50.4-137.5VDC) PoE型號: 24-110VDC(16.8-154VDC) 電源接口: M12-4pin連接器 功率 <18W(非PoE型號) <108W(PoE型號) 過載保護: 支持 反接保護: 支持 冗余保護: 支持 |
| 機械結構 | 外殼: 金屬 散熱方式: 自然冷卻，無風扇 防護等級: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)帶散熱肋 100mm×177mm×73.4mm(H×W×D)不帶散熱肋 重量: <2Kg 安裝方式: 壁掛式 |
| 環境 | 工作溫度: -40℃～+70℃ 儲存溫度: -40℃～+85℃ 相對濕度: 5～95%無凝露 |
| 質保 | MTBF: 764615小時 保修期: 5年 |
| 認證 | CE, FCC, EN50155, EN50121,EN45545, EN60950 |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 安全: EN60950-1 機械: IEC61373(振動和沖擊) |

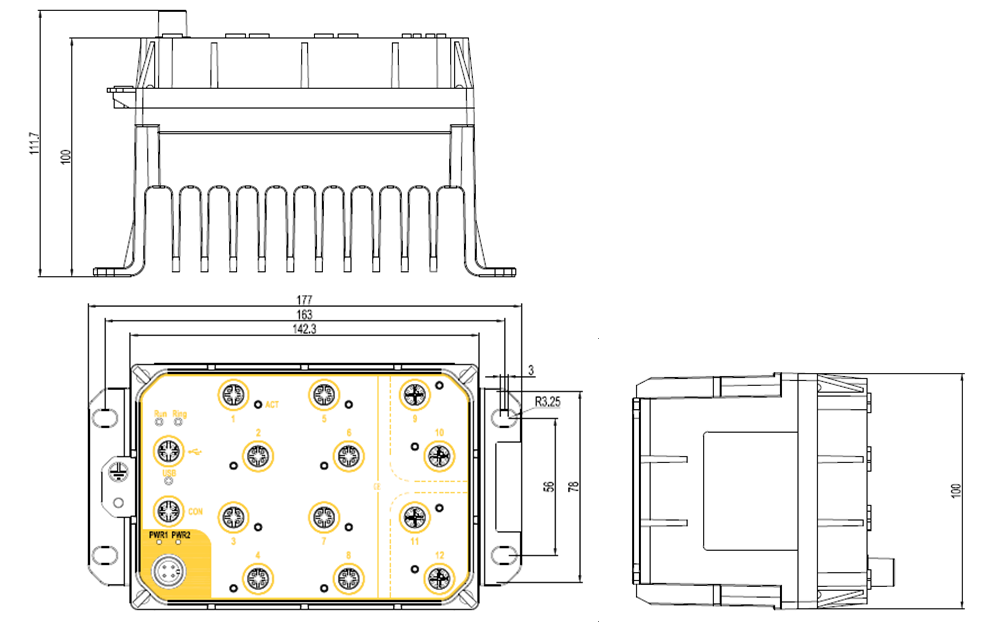

帶散熱肋型號
|
產品型號 |
Aquam8512A-Ports-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12電口; 4GE8T=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12電口; 9T=9X10/100BASE-T(X) M12電口; 3GE9P=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12 PoE電口; 4GE8P=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12 PoE電口; 9P=9X10/100BASE-T(X) M12 PoE電口; |
|
產品型號 |
Aquam8512A-B-Ports-PS1-PS2 |
|
B: |
4GE型號千兆口支持2對Bypass功能; 3GE型號千兆口支持1對Bypass功能; |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12電口; 4GE8T=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12電口; 3GE9P=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12 PoE電口; 4GE8P=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12 PoE電口; |
|
PS1-PS2:電源輸入 |
非PoE型號： H6-H6=72-110VDC(50.4-137.5VDC),冗余輸入 L14-L14=48VDC(33.6-60VDC),冗余輸入 L13-L13=24VDC(16.8-30VDC),冗余輸入 PoE型號： WV-WV=24-110VDC(16.8-154VDC),冗余輸入 |

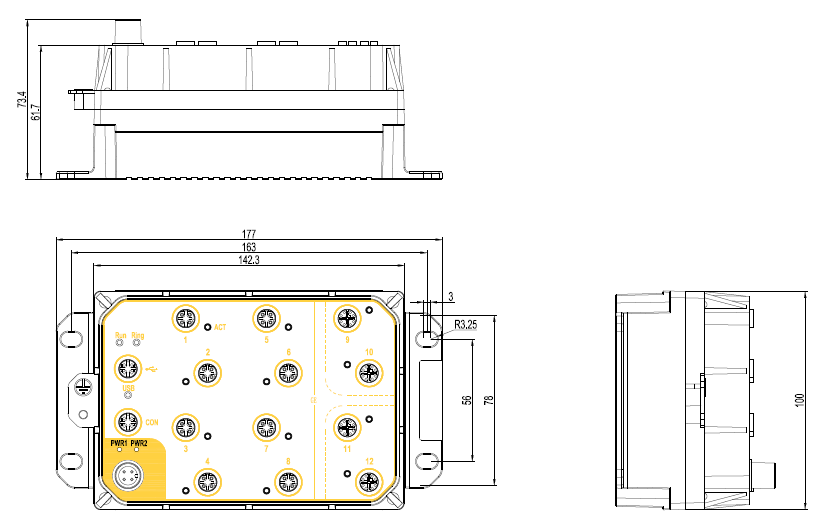

去散熱肋型號
|
產品型號 |
Aquam8512A-Ports-PS1-PS2-LV |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12電口; 4GE8T=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12電口; 9T=9X10/100BASE-T(X) M12電口; |
|
產品型號 |
Aquam8512A-B-Ports-PS1-PS2-LV |
| B: |
4GE型號千兆口支持2對Bypass功能; 3GE型號千兆口支持1對Bypass功能; |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12電口; 9X10/100BASE-T(X) M12電口; 4GE8T=4X10/100/1000BASE-T(X) M12電口; 8X10/100BASE-T(X) M12電口; |
|
PS1-PS2:電源輸入 |
H6-H6=72-110VDC(50.4-137.5VDC),冗余輸入 L14-L14=48VDC(33.6-60VDC),冗余輸入 L13-L13=24VDC(16.8-30VDC),冗余輸入 |
選購配件
|
配件型號 |
描述 |
備注 |
|
M12-A-4P-F |
M12, A-Coding, 4 Pin母頭電纜連接器 |
電源連接器頭 |
|
M12-A-4P-M |
M12, A-Coding, 4 Pin公頭電纜連接器 |
Console/USB口連接器頭 |
|
M12-D-4P-M |
M12, D-Coding, 4 Pin公頭電纜連接器 |
百兆電口連接器頭 |
|
M12-X-8P-M |
M12, X-Coding, 8 Pin公頭電纜連接器 |
千兆電口連接器頭 |
|
DT-XL-PWR-M12-XXX-3m |
電源接口連接線M12 to裸端，3m |
電源接頭線纜 |
