CPU處理器：雙四核64位工業級POWER PC CPU
時鐘：支持高精度工業級時鐘校準
控制模式：具備云控制模式，支持感應、協調、中心、本地優化、行人、手動等多種控制模式
驅動板能力：提供12路獨立二線制以太網接口、24V直流輸出、220V 交流電輸出
網絡通信：支持 4 路千兆光纖接口、8 路 RJ45 網絡接口、12路二線制以太網
串行接口：8 路 RS-485 串行通訊接口
提供多種室外機柜可選
| 產品功能 | |
| 邊緣計算 | 提供豐富的計算能力，具備二次業務功能定制與開發采用實時操作系統，可同時進行多任務并發處理 |
| 多業務共存 | 并發處理交通控制、視頻處理、違法監測、數據檢索 |
| 數據存儲 | 內置固態數據存儲能力，可依據功能配置需求靈活選擇存儲空間，最大可擴展至8TB |
| 控制模式 | 支持感應控制 支持方案感應控制 支持定周期協調控制 支持中心控制 支持本地優化控制 支持行人控制 支持手動控制 支持緊急控制 支持優先控制 云交通控制模式 |
| 檢測器接入 | 支持標準IO 接入 支持串行數據接入 支持有線、無線網絡接入 |
| 方案支持 | 支持最大128 套配時方案 支持每種方案最大32 步 可配置相位燈序 支持單機多路口控制 |
| 時間調度 | 支持16 組日期調度表 支持16 組64 時間任務計劃 |
| 時鐘校準 | 支持GPS 自動時鐘校準 支持工業級高精度中心時鐘校準 |
| 設備驅動 | 支持大于32 相位驅動 支持大于64 路檢測器輸入 |
| 產品規格 | |
| 技術參數 | 標準 符合 GB25280-2016標準 符合 GB ／ T20999-2017協議 符合 NTCIP協議 |
| 電氣與安全 | 內置獨立黃閃機制 內置沖突檢測機制 內置信號輸出響應檢測 內置雙路供電 內置接地、避雷裝置 |
| 接口規范 | 二線制網絡端口: 2ESDV-08P 24V 直流電端口: 2ESDV-08P 220V 交流電端口: 2ESDV-08P RS-485 接口: 2ESDV-08P 檢測器接口: 2ESDV-08P 千兆以太網端口: 10/100/1000Base-T(X) 百兆以太網端口: 10/100Mbps RJ45 |
| 指示燈 | 前面板指示燈 運行指示燈：Run 電源指示燈：PWR 24V直流輸出指示燈：24VDC OUT1/OUT2 220V交流輸出指示燈：220AC OUT1/OUT2 相位指示燈：Pxx 檢測器指示燈：Dxx |
| 電源 | 輸入電壓: 220VAC （+20%） |
| 機械結構 | 外殼: 金屬材質 散熱方式: 自然冷卻，無風扇 安裝方式: 標準19“結構結合室外機柜使用 |
| 環境 | 工作溫度 -20 ～ +65 攝氏度 存儲溫度 -40 ～ +105 攝氏度 |
| 認證 | GB25280-2016, GB/T 20999-2017 |

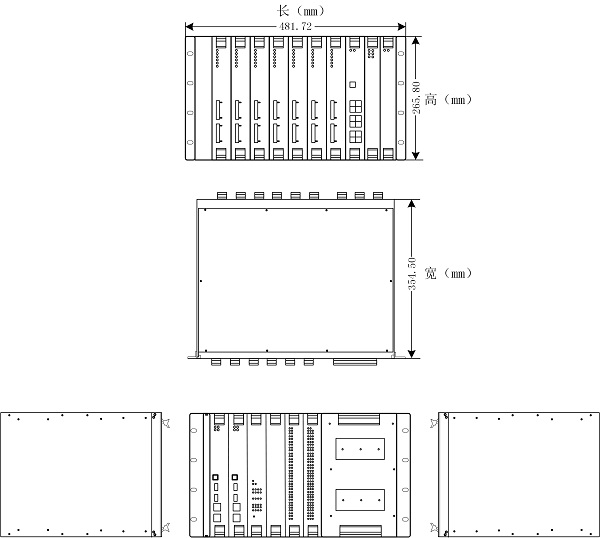

6U CPCI機箱 機械尺寸圖

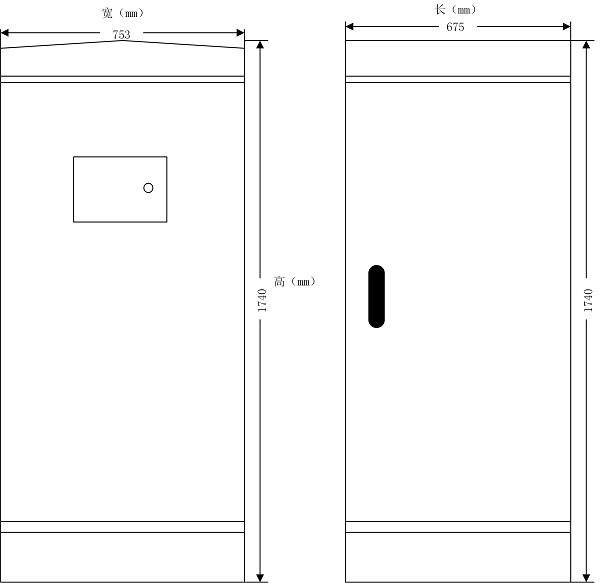

30U 機柜 機械尺寸圖

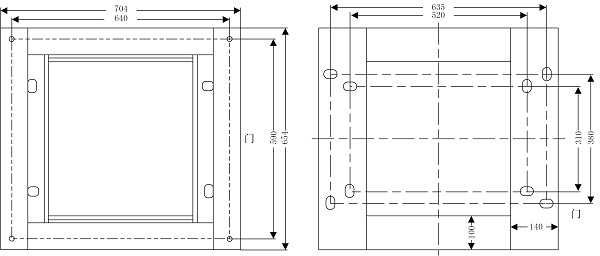

30U 機柜底座 機械尺寸圖

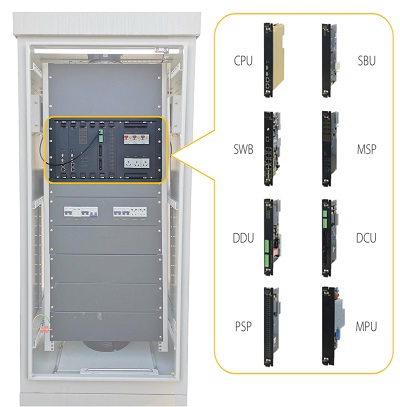

介紹: 該板卡采用高性能系統芯片作為處理器，配備8 個RS485 串口擴展、兩個USB 接口、擴展出4 個標準SATA 接口，實現數據存取RS232 接口，對外提供管理串口和管理網口，能實現實時數據接收及分析、實時運算、與網絡通信模塊的數據交換、指定數據的存儲備份，同時可實現對設備內各個模塊的管理。該板卡配備時鐘復位及板上電源模塊，以CPLD 為核心的系統復位和控制電路，可實現系統內各個模塊及芯片的復位，為主板內各個功能模塊提供參考時鐘，實現12V 電源到主板各個芯片所需電源的轉換，還可以實現系統狀態的監測，電源狀態監測等功能。
編號: SBU
名稱: 數據存儲模塊
編號: SWB
名稱: 交換機模塊
編號: MSP
名稱: 主板狀態指示模塊
編號: DDU
名稱: 設備驅動單元
編號：DSP
名稱：檢測器狀態指示模塊
編號： MPU
名稱：主電源模塊
編號: PSP
名稱: 相位狀態指示模塊
編號： DCU
名稱：檢測器接口模塊
編號： PDU
名稱：相位驅動單元
Kyland-HOURSIS 2025-Datasheet-CN
